DIY - Κατασκευή Ηχείων Ηome Cinema / Hi-Fi
Μετά την κατασκευή του κεντρικού ηχείου των διαλόγων αποφάσισα να αποπειραθώ με ενα πιο δύσκολο και πιο κοστοβόρο Project. Έτσι αποφάσισα να φτιάξω δυο δύδρομα ηχεία επιδαπέδια (κολόνες) τα οποία θα χρησιμοποιούσα ώς μπροστινά ηχεία στο Home Cinema που έστηνα σιγά σιγά και ως ηχεία Hi-fi όπου θα έπαιζαν μόνα τους στερεοφωνικά για χρήση ακρόασης μουσικής. Αλήθεια είναι ότι μου πήρε πολύ περισσότερο να καταλήξω σε μεγάφωνα crossover και κουτιά πολύ περισσότερο από την υλοποίηση μιας και η μελέτη της κατασκευής του ηχείου ήταν το 80% της δουλειάς.
Κατέληξα λοιπόν σε μεγάφωνα και υλικά κατασκευής για τα Crossover όλα από την Visaton. Το budget ήταν χοντρικά από 300,00€ - 350,00€ και η αλήθεια είναι ότι κάπου εκεί κόστισαν όλα μαζί.
Υλικά
Έχουμε και λέμε.
Κουτί
Το κουτί έχει διαστάσεις: Πλάτος 20cm, Ύψος 100cm και Βάθος 25cm ενώ το πάχος του ξύλου είναι 19mm mdf. Αυτό μας δίνει περίπου 30 καθαρά λίτρα και με το Bass Reflex 19cm x 6,3cm που χρησιμοποίηση βγαίνει περίπου 39Hz ο συντονισμός του κουτιού.
Crossover

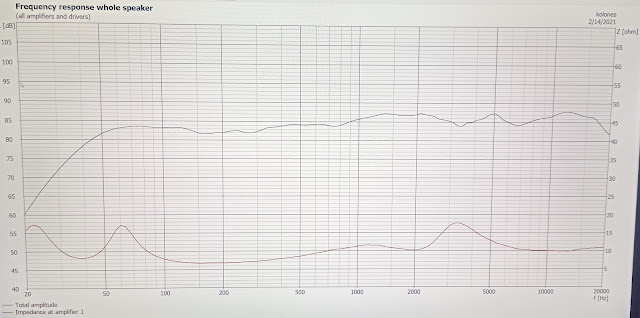

Το διάγραμμα του crossover φαίνεται στην παρακάτω φωτογραφία όπως επίσης και το διάγραμμα απόκρισης όπως μου το έδωσε το πρόγγραμα προσομείωσης. Η συχνότητα αποκοπής είναι περίπου στα 3,4kHz
Κατασκευή
Για την κατασκεύη έκοψα σε συνοικιακό κατάστημα τα ξύλα στις διαστάσεις που είχα υπολογίσει και ξεκίνησα να κόβω τα ξύλα και να δημιουργώ της υποδοχές για τα μεγάφωνα (με το εργαλείο που έχω γράψει εδώ DIY Εργαλείο για δημιουργία κύκλων με ρουτερ (billysworkshop.gr) ), το bass reflex και τις υποδοχές των καλοδιών. Τοποθέτησα μέσα το Crossover και το μονωτικό υλικό για τις ανακλάσεις του ήχου. Επίσης για την τοποθέτηση των μεγαφώνων δημιούργησα με το ρουτερ πατούρες. Τέλος για το φινίρισμα τα έντυσα με αυτοκόλλητο βινύλιο απομίμησης ξύλου που πήρα από μεγάλο πολυκατάστημα.
Συμπέρασμα
