DIY Κεντρικό ηχείο διαλόγων Home Cinema

Έχοντας στην κατοχή μου ένα ενισχυτή 5.1 Home cinema και δυο ηχεία, αποφάσισα να κατασκευάσω μόνος μου, το κεντρικό μεγάφωνο των διαλόγων, προκειμένου να αρχίσω να γεμίζω τα κανάλια του ενισχυτή.

Στοιχεία Project:

Midbass: Dayton Audio TCP115-4

Tweeter: Dayton Audio ND25FA-4

Για το κουτί χρησιμοποίησα, mdf 15mm με διαστάσεις 40cm x 16cm x 18cm. Το κουτί βγήκε 9 λίτρα καθαρά συντονισμένο ~60hz με 40mm διάμετρο σωλήνας συντονισμού.

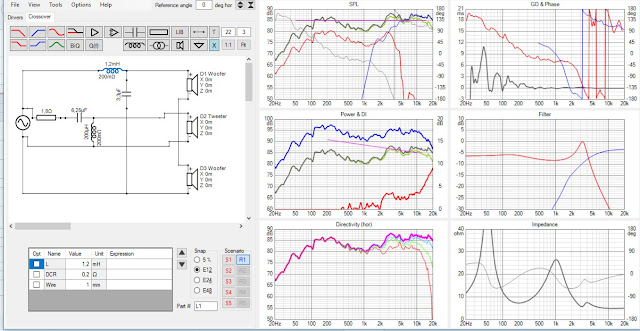

Το διάγραμμα του Crossover και τα υλικά που χρησιμοποίησα με την βοήθεια του VituixCAD

Η κατασκευή του crossover δεν ήταν εύκολη υπόθεση καθώς με βασάνισε αρκετά για να βγεί όσο το δυνατών πιο flat με το minimum των υλικών. Βέβαια όλοι αυτοί οι υπολογισμοί είναι πλασματικοί απλά σου δίνουν έναν "μπουσουλα" για να μπορέσεις να καταλάβεις τι εξαρτήματα θα χρειαστείς για το crossover. Σε κάθε περίπτωση θα πρέπει να γίνει ολοκλήρωση του project και θα αρχίσεις να πειραματίζεσαι και να κάνεις ακροάσεις προκειμένου να το φέρεις το ηχείο στα μέτρα σου.

Όσον αφορά την κατασκευή του κουτιού υπολόγισα και έκοψα τα ξύλα σε συνοικιακό κατάστημα που κόβει ξύλα στα μέτρα σου και άρχισα δουλειά. Αρχικά μέτρησα σωστά και άνοιξα τις τρύπες, με την βοήθεια του ρούτερ και ενός εργαλείου που έφτιαξα μόνος μου για να μπορώ να ανοίγω τρύπες ότι διατομής επιθυμώ, για τα μεγάφωνα και για τον σωλήνα του συντονισμού. Στην συνέχεια κόλλησα με ξυλόκολλα τα ξύλα και άρχισα να κάνω τις δοκιμές μου. Εφόσον όλα πήγαιναν βάσει σχέδιο άρχισα να τρίβω να ασταρώνω, να τρίβω να ασταρώνω μέχρι να φτάσω στο επιθυμητό αποτέλεσμα. Το πλάνο ήταν να βαφτεί όλη η καμπίνα λευκή για να ταιριάζει με το έπιπλο της τηλεόρασης και για έξτρα ομορφιά θα τοποθετούσα σαν δεύτερη μπαφλα ένα μικρό κόντρα πλακέ το οποίο θα έκανε τα μεγάφωνα να φαίνονται χωνευτά και θα βάφονταν μαύρο για την αντίθεση. Έτσι και έγινε, παρακάτω θα δείτε και το αποτέλεσμα. Τέλος συνδέθηκαν τα υλικά του crossover και τοποθετήθηκαν εντός της καμπίνας, βιδώθηκαν μεγάφωνο, μπήκε ο σωλήνας και τοποθετήθηκε βιδωτό το πίσω καπάκι σε περίπτωση όπου χρειαστεί να επέμβουμε σε κάποιο από τα κομμάτια της κατασκευής μας.

Εντυπώσεις: Το ηχείο φτιάχτηκε με σκοπό να καλύψει τους διαλόγους που υπάρχουν σε ταινίες. Μπορεί εύκολα να αναπαράγει συχνότητες από 60Hz και πάνω δίνοντας έμφαση στις μεσαίες συχνότητες. Ένα project το οποίο με ικανοποίησε κοστίζοντας ~140,00€ - 160,00€ υπολογίζοντας όλα τα εξαρτήματα τα οποία χρησιμοποίησα.

Ακολουθούν φωτογραφίες από το Project
